一、高温老化房
1 老化房由结构部分，电加热系统、风机热风循环系统、温度控制系统、等部分组成。电加热炉、风机放在单独的控制间里。风机将电加热炉加热的热空气经循环风道导入老化房内，热空气由下而上，通过房顶的出气管道流回风机进口，实现循环加热。老化房内的温度由安装在房内的温度传感器传入温度控制器，进行控制。控制系统通过电控箱操纵控制，可以设定老化温度,对老化房工作状况进行监控指示。
2 项 目 老化房面积 电热管加热循环风 50Kw 380V 1.1kw 室温 － 85℃，连续工作72 数显温控器，PID控制方式 温控精度 *5.2m*2.2m 2

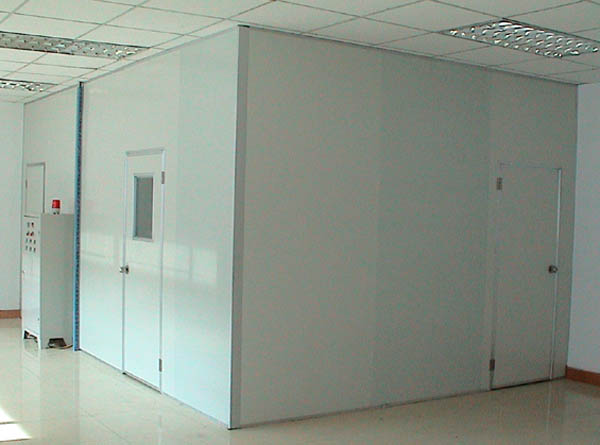

3 老化房顶面和侧面由彩钢夹心板及骨架构成,老化房设置门1个（0.8m*1.8m）或双开；透明观察窗置门上；
b.房顶装有照明灯2只;
d.电控箱设在机房外侧面，便于操作；
f. 老化房结构布局见上图
4 总电源控制：控制老化房的供电
4.1.2 电源指示灯；
b. 老化温度指示--温控表数显1；
d.照明灯开关；
f. 加热器：使用无锡电热器材厂的DHR-L-A-10通道加热器；
2.温控表PID控制固态继电器;
4.施耐德Schneider。
